棱镜使用手册

下载pdf
更新时间:2019-12-06 16:05

1 产品简介

棱镜是即构为开发者提供的音视频通话质量跟踪,故障定位,用户体验追溯的产品模块。其配合 SDK 的相关质量接口,形成一套辅助客户从多维度定位分析流质量数据,聚焦问题范围,促进用户体验优化的成熟解决方案。

2 功能介绍

棱镜由控制台交互界面、后台请求查询接口和SDK 质量回调接口配套组成:

在控制台上,流质量数据由流端到端维度、用户维度、房间维度组合呈现。

页面模块 说明
检索页 作为棱镜的主要入口,提供流ID、用户ID、房间ID检索流列表能力,查看流的基本信息
流端到端数据页 可查看单条流在推流端与拉流端流质量的情况
用户数据页 可查看某用户在房间的基本信息、其所有推流、拉流和设备性能等情况
房间数据页 可查看某个房间所有用户的基本信息,对比不同用户的拉流情况

注意:仅限于从即构 UDP 服务器推拉流且使用新版 SDK 的用户,才可查询相关质量数据。

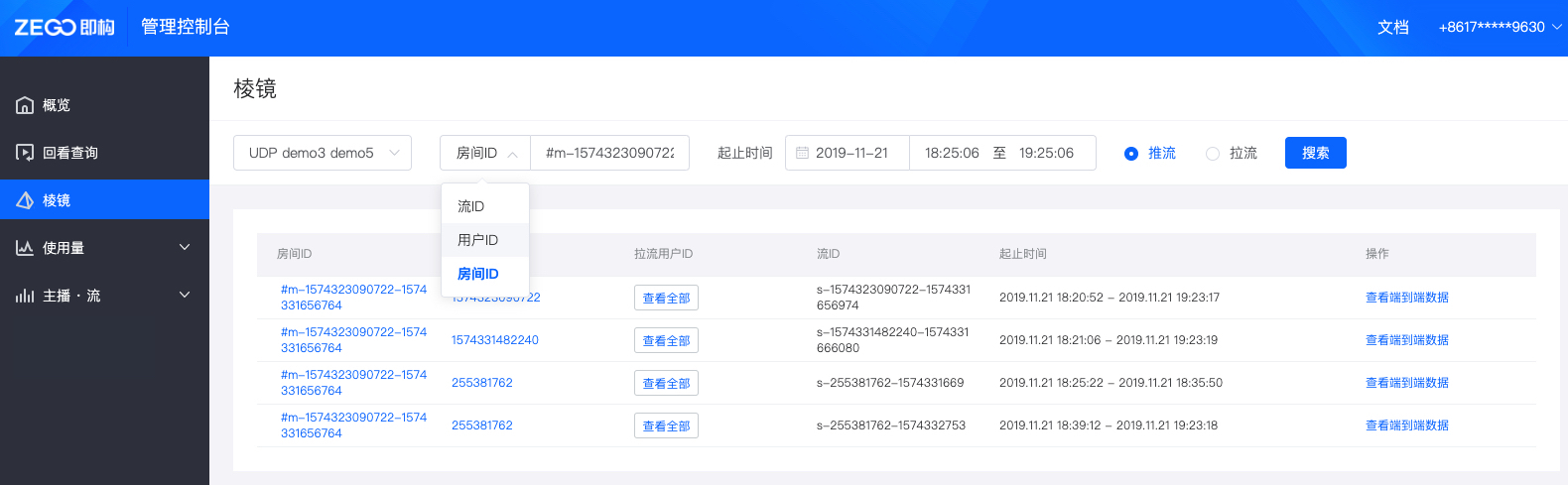

2.1 检索页

  1. 支持以流 ID、用户 ID、房间 ID 检索近两周的相关流信息;
  2. 支持检索正在进行中的连麦通话(存在两分钟上报延迟)。

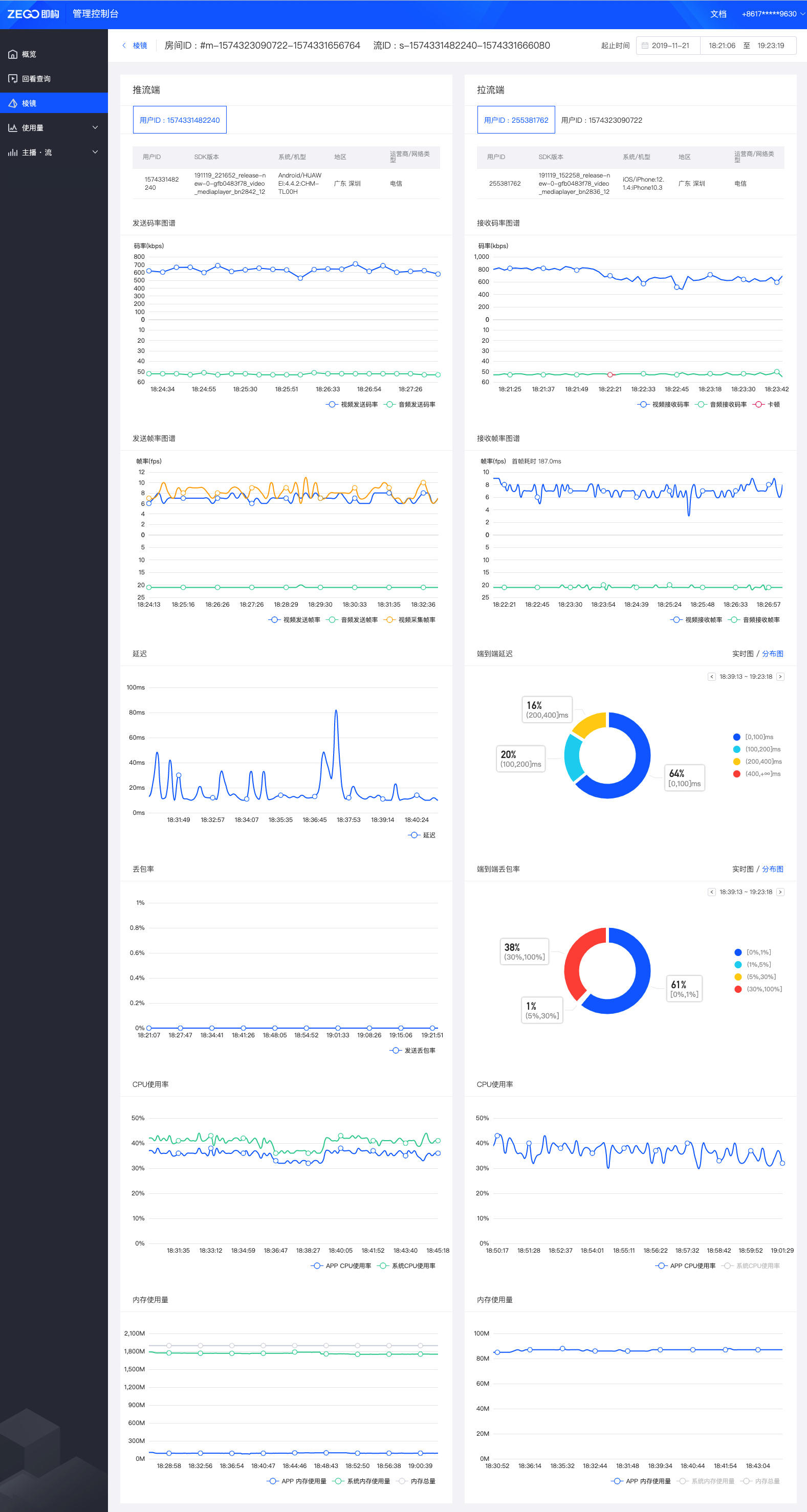

2.2 从流端到端维度查询数据页

  1. 支持查看单条流在从推流端到拉流端的质量情况;
  2. 支持切换查看不同用户的拉流情况(单条流可能存在多个用户拉流);
  3. 支持查看用户基本信息:用户 ID、SDK 版本、系统/机型、地区、运营商/网络类型;
  4. 支持以 dashboard 观察以下几个流质量指标:
推流端 拉流端
指标 说明 指标 说明
发送码率(视频/音频) 客户端到边缘服务器的上行码率 接收码率(视频/音频) 边缘服务器到客户端的下行码率
发送帧率(视频/音频) 客户端到边缘服务器的上行帧率 接收帧率(视频/音频) 边缘服务器到客户端的下行帧率
延迟 客户端到边缘服务器往返延迟(RTT) 端到端延迟 推流端-服务器(包含服务器间网络转发)-拉流端的延迟
丢包率 客户端到边缘服务器的丢包率 端到端丢包率 推流端-服务器(包含服务器间网络转发)-拉流端的丢包率
视频采集帧率 客户端视频采集设备的采集帧率 首帧耗时 调用拉流接口到第一帧渲染完成总耗时
卡顿(视频/音频) 无数据渲染时长高于一定时间视为卡顿。颜色深浅区分卡顿严重程度
  1. 支持以 dashboard 观察以下几个用户设备性能指标:
推流端 拉流端
指标 说明 指标 说明
CPU 使用率(系统/APP) 客户端的设备系统 CPU 用量占比及其自身 CPU 用量占比 CPU 使用率(系统/APP) 客户端的设备系统 CPU 用量占比及其自身 CPU 用量占比
内存使用量(总量/系统/APP) 客户端的设备内存可用总额、系统内存用量及其自身内存用量 内存使用量(总量/系统/APP) 客户端的设备内存可用总额、系统内存用量及其自身内存用量

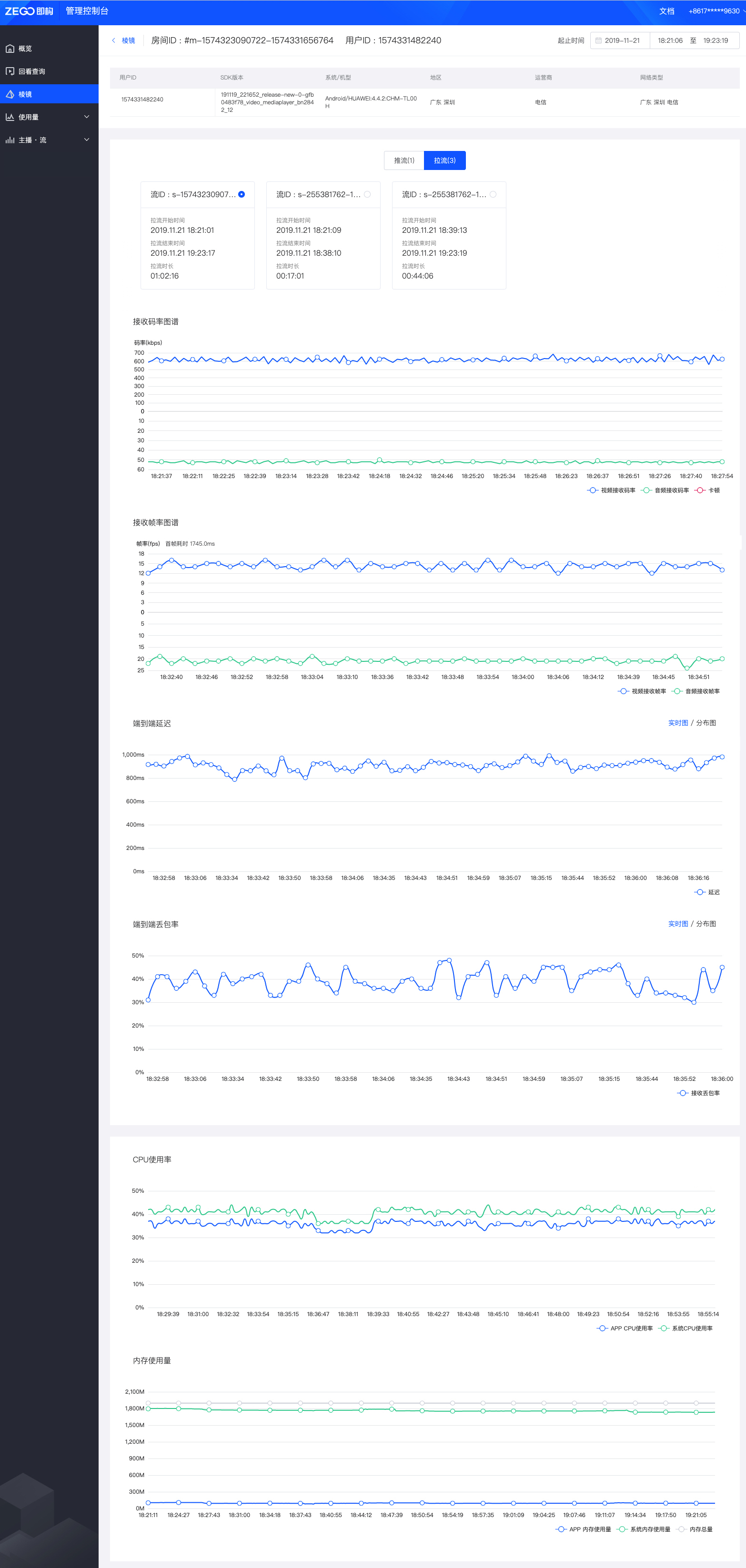

2.3 从用户维度查询数据页

  1. 支持查看某用户基本信息:用户 ID、SDK 版本、系统/机型、地区、运营商/网络类型;
  2. 支持查看某用户在房间内的推流情况(用户可能多次进房产生多条推流记录);
  3. 支持查看某用户在房间内的拉流情况(用户可能同时有多条拉流记录)。

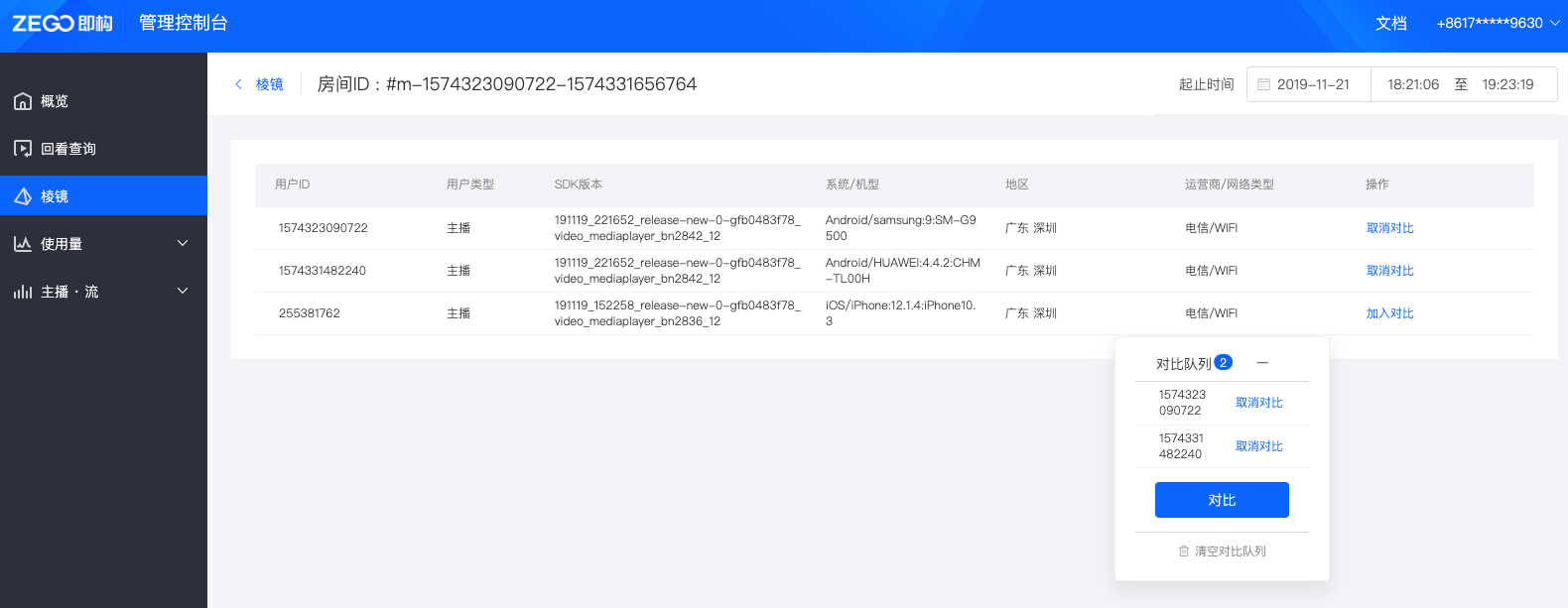

2.4 从房间维度查询数据页

  1. 支持查看单个房间的所有用户及基本信息;

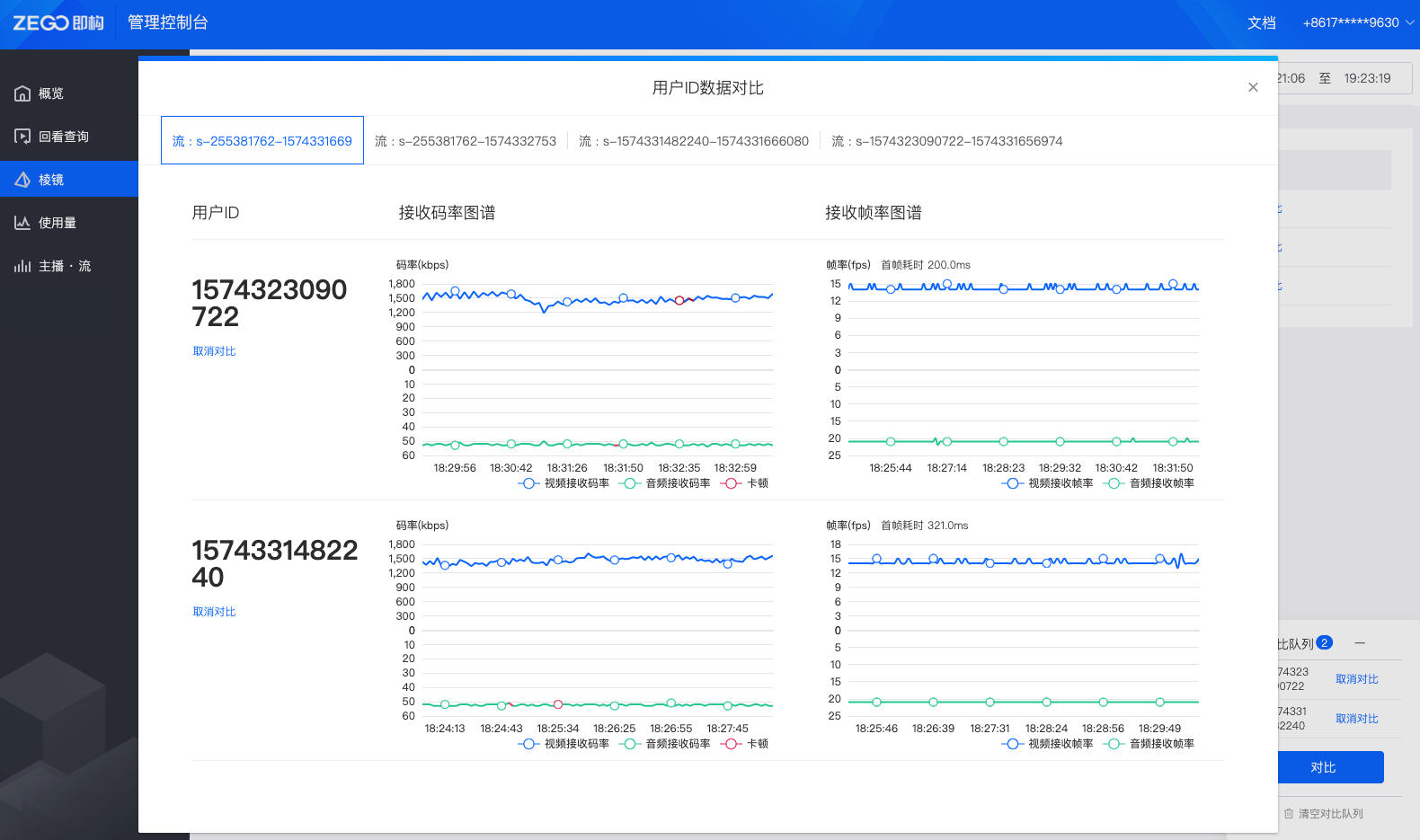

  2. 支持对有拉流的用户进行流质量对比,可观察用户的接收码率(视频/音频),接收帧率(视频/音频),卡顿。

3 棱镜开放API

  1. 支持通过后台接口,请求查询连续 1 周的推拉流质量数据及设备性能指标,详细操作步骤请查看 后台-监测推拉流质量。
  2. 支持在 SDK 集成时,获取相关质量回调,以供用户监测此次通话/直播的音视频质量,详细操作步骤请查看 应用端-监测推拉流质量

4 其它说明

棱镜默认可查询推流数据,如果需要查询更多拉流数据及功能开放,请联系我们:0086+4001668807
